ostrzy/noży ATOM: 01039997, 01030773, 01033856, 01040481, 01039905, 01039896. Źródła techniczne (katalogi/sklepy branżowe) są podane przy każdym wierszu — możesz je użyć jako odniesienie do rysunków technicznych lub do zakupu.
Szybkie streszczenie
-

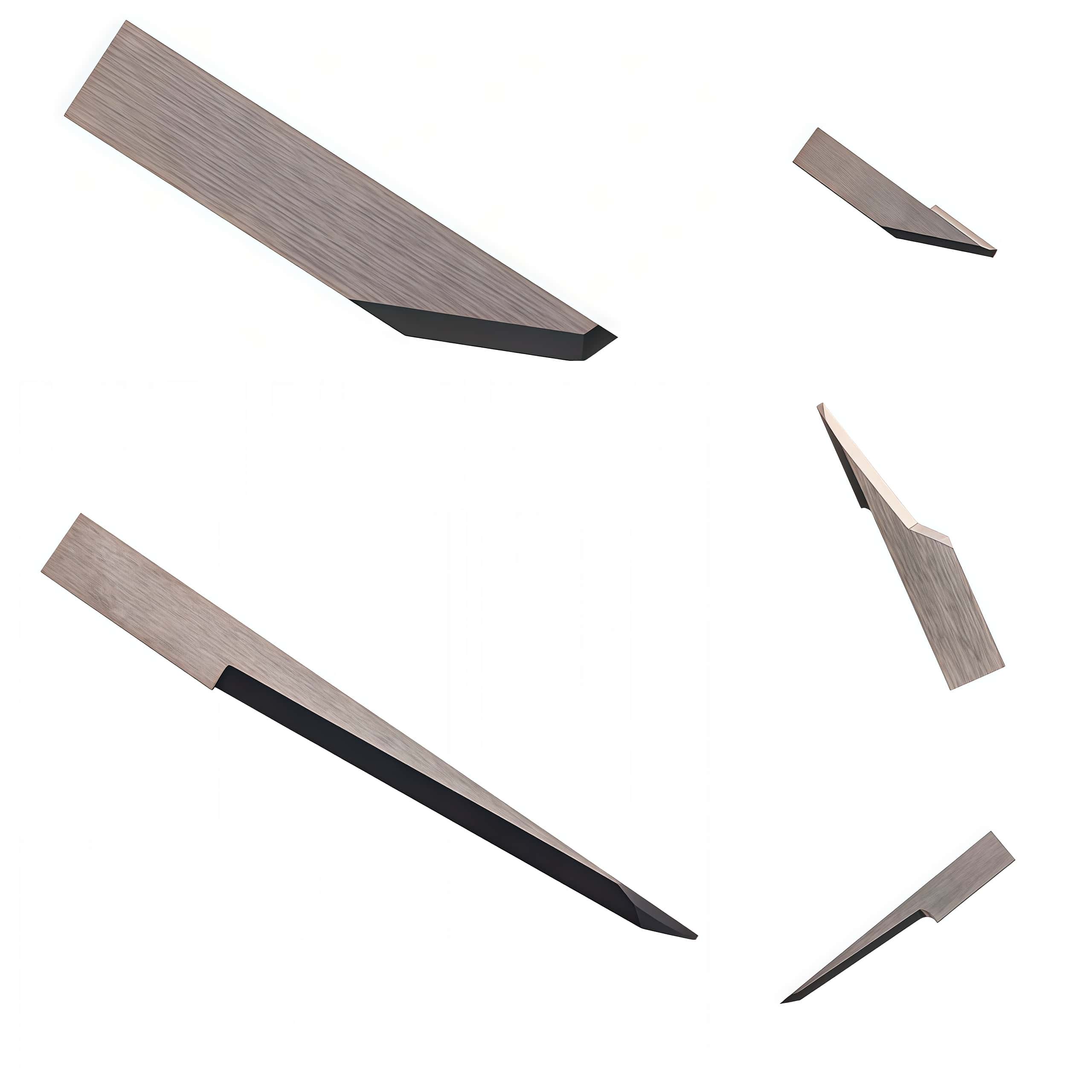

Wszystkie poniższe pozycje to noże/płytki oscylacyjne / FlashCut kompatybilne z maszynami ATOM (różne serie HV1400 / HV1600).
-
Kluczowe parametry: grubość, wysokość noża, szerokość, kąt ostrza i maksymalna głębokość cięcia — zawarte w tabeli. (Dla każdego modelu podałem źródło).
Tabela porównawcza wymiarów (ATOM — podane numery katalogowe)
| Nr katalogowy | Grubość (mm) | Wys. noża (mm) | Szer. (mm) | Kąt (°) / typ | Maks. głęb. cięcia (mm) | Główne zastosowania / uwagi |
|
|---|---|---|---|---|---|---|---|
| 01039997 | 0,63 | 38,00 | 5,50 | 5°–25°–10° (multisection) | 22,0 | Pianki, guma, tworzywa syntetyczne; małe promienie cięcia. |
|
| 01030773 | 1,00 | 28,00 | 5,50 | 75° (opis: 75°-15° w niektórych ofertach) | 11,0 | Materiały sztywne, skóra, uszczelki; ostrze grubsze (1 mm) — do cięższych materiałów. |
|
| 01033856 | (podawane: 0,63 / 1.0 zależnie od wersji)¹ | (zwykle) 28,00 | 5,50 | (małe promienie; typ HV1400) | ok. — (katalog podaje małe promienie, przeznaczony do cienkich/utwardzonych materiałów) | Do papieru, kartonu, wzmocnionego grafitu; zaprojektowany dla bardzo małych promieni. |
|
| 01040481 | 1,00 | 58,00 | 5,50 | 65° / 85° (opis: tylny szlif 3°–25°–10°) | 42,0 (podawane również do 43–47 mm w niektórych ofertach) | Do pianki i gumy grubej (bardzo duża głębokość cięcia). Ostrze twarde (węglik). |
|
| 01039905 | 0,63 | 28,00 | 5,50 | 25° / 12° (profil) | 6,0 | Tkaniny elastyczne (lycra), zamsz; duże promienie cięcia, tekstylia. |
|
| 01039896 | 0,63 | 28,00 | 5,50 | 65° | 10,0 | Karton, papier, cienkie tworzywa (małe promienie). |
|
¹ Dla niektórych numerów (np. 01033856) sprzedawcy oferują odmiany / wersje HV1400/HV1600 lub różne grubości — w opisach katalogowych bywa nieco rozbieżności, dlatego w wierszu podałem informację uogólniającą. Źródła zawierają rysunki techniczne/diagramy wymiarowe jeśli potrzebujesz dokładnego profilu.
Wyjaśnienia i uwagi praktyczne
-
Grubość (thickness): wpływa na odporność ostrza i możliwość cięcia grubszego materiału (1,00 mm → do cięższych/miękkich materiałów jak guma/pianki; 0,63 mm → precyzyjne, cienkie cięcia). Wysokość noża determinuje maksymalną głębokość cięcia (większa wysokość = większy zasięg cięcia). Dla np. 01040481 wysokość 58 mm → głębokość ~42 mm.
-
Kąty ostrza (np. 5°–25°–10° lub 65°/85°) wpływają na profil cięcia i żywotność — bardziej strome kąty sprawdzają się w twardych materiałach, łagodniejsze w miękkich/ciętych precyzyjnie.
01033858 Ostrze 01030911 Ostrze 01039896 Ostrze 01030910 Ostrze 01039892 Ostrze 01039999 Ostrze 0103A858 Ostrze 0103B858 Ostrze R/9999-0911 Ostrze 01040356 Ostrze
01030728 ostrze płaskie oscylacyjne
01030729 ostrze płaskie oscylacyjne
01030730 ostrze płaskie oscylacyjne
01030731 ostrze płaskie oscylacyjne
01030773 ostrze płaskie Oscylacyjne
01030774 płaskie ostrze oscylacyjne
01030782 płaskie ostrze oscylacyjne
01030793 płaskie ostrze oscylacyjne
01030910 płaskie ostrze oscylacyjne
01033310 Koło ostrza - 28 mm 01033375 Ostrze
01033840 płaskie ostrze oscylacyjne 01033841 płaskie ostrze oscylacyjne
01046251 Ostrze 01040073 Ostrze 01040357 Ostrze 01039907 Ostrze 01033925 Ostrze 01045556 Ostrze 01040075 Ostrze 01040074 Ostrze 01R43856 Ostrze 01039893 Ostrze 01606750 Ostrze obrotowe Atom 01060676 Ostrze obrotowe Atom 01060217 Ostrze obrotowe Atom 01060215 Ostrze obrotowe Atom 01045231 Ostrze obrotowe Atom 01060214 Ostrze obrotowe Atom 01060216 Ostrze obrotowe Atom 01060218 Ostrze obrotowe Atom 01060219 Ostrze obrotowe Atom 01060220 Ostrze obrotowe Atom 01060465 Ostrze obrotowe Atom
