Ножи (Лезвия) для режущих плоттеров ZUND

Ножи для режущих плоттеров ZUND подбирают по модели станка, типу модуля (тангенциальный, осциллирующий, V-cut, роликовый) и материалу, который вы режете. Ниже — короткая «шпаргалка», чтобы определиться и понять, что спросить у поставщика.

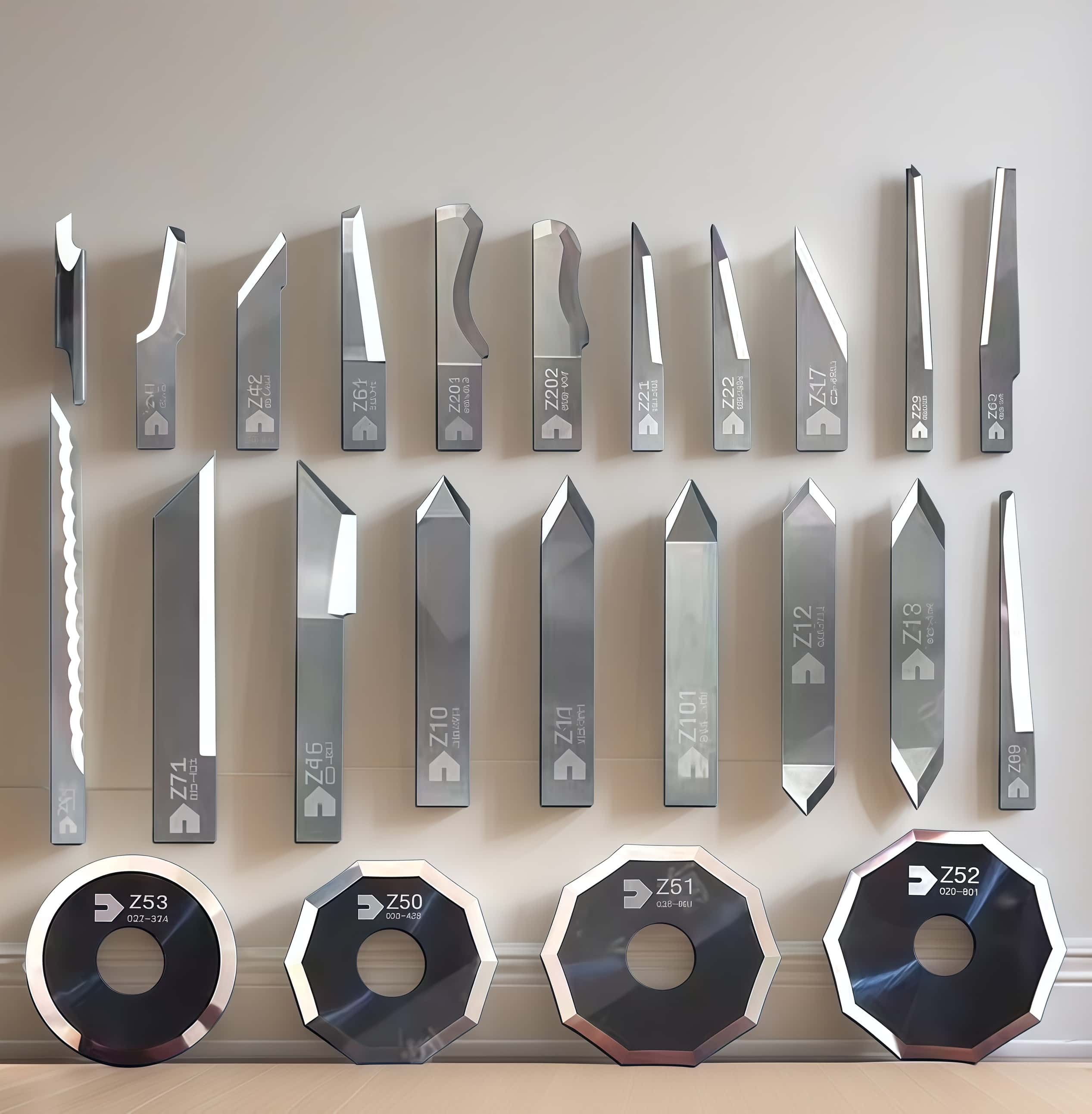

Основные типы ножей

Для ZUND используются тангенциальные, осциллирующие, статичные (плоские) и V‑образные ножи, а также роликовые дисковые лезвия. Эти группы различаются формой, толщиной, углом заточки и глубиной погружения, что определяет, для каких материалов они подходят лучше всего.

· Тангенциальные/статичные ножи (типы Z1, Z10, Z11 и др.) чаще используют для плоских листовых материалов, картона, пластика, пенокартона.

· Осциллирующие (Z16, Z17, Z21, Z22 и др.) нужны для мягких, толстых, волокнистых материалов: гофрокартон, резина, кожзам, утеплители, текстиль.

· V‑ножи (Z71, Z73 и др.) применяют для V‑образных выборок в сотовых панелях, пенокартоне, упаковочном картоне — удобно для гибки и создания коробов.

· Ротари‑ножи (Z50, Z51, Z52 и др.) ставят на ткани, баннеры, текстиль, тонкие рулонные материалы, где важно минимальное смещение.

Как выбрать нож под задачу

Чтобы дать конкретную рекомендацию, нужно знать: модель вашей ZUND (G3, S3, D3, L3 и т.п.), тип установленного модуля (EOT, POT, UCT, VCT и др.) и материалы/толщины.

Ориентировочные принципы подбора:

· Тонкие плёнки, самоклейка, винил: малый угол заточки, тонкие тангенциальные ножи или роликовые.

· Картон/гофрокартон до 3–5 мм: универсальные тангенциальные или осциллирующие ножи средней толщины.

· Толстый гофрокартон, пенопласт, вспененные материалы: усиленные осциллирующие ножи с большей длиной режущей кромки.

· Композиты, жёсткий пластик: твёрдосплавные ножи (карбид вольфрама), с меньшим износом, иногда с меньшим углом для чистого реза.

Оригинал vs аналоги

Оригинальные ножи ZUND дороже, но дают предсказуемый ресурс и качество реза, особенно на сложных материалах и при высокой нагрузке. Аналоговые/совместимые ножи бывают заметно дешевле и подойдут при большом расходе на стандартизированных задачах, но возможны отличия по ресурсу и точности.

Чаще всего есть такие варианты:

· Оригинал ZUND по каталожному номеру (подбирается по серийному номеру модуля/станка).

· Европейские/российские аналоги «тип Z10 / Z22 / Z71…» с указанием совместимости.

· Универсальные плоские ножи под планшетные плоттеры (Zund, DIGI, Ruizhou и др.), когда важна совместимость по посадочному размеру и толщине.

Небольшая таблица по задачам

Ножи для протяжной резки
Ножи для протяжной резки используются в ручных инструментах, таких как UCT, KCT, VCT, SCT, C2 и вставка 40. Подходят для резки фольги, бумаги, тонкого картона, баннеров и т. д.
Ножи для плоских материалов (UCT, SCT, вставка 40): Z6, Z10, Z11, Z44, Z46, Z101, Z102, Z103, Z83
Ножи для круглых материалов (C2, C2P, KCT, KCM-S): Z1, Z2, Z3, Z4, Z5, Z7
Ножи для V-образной резки: Z70, Z71, Z701, Z73
Ножи для резки ковриков (PPT): Z30, Z33, Z34, Z35
Вибрационные ножи
Вибрационные ножи используются в осциллирующих инструментах EOT/POT для резки толстых и прочных материалов.
Вибрационные ножи – заостренные: Z16, Z17, Z20, Z21, Z22, Z60, Z66, Z601, Z606, Z608
Вибрационные ножи – плоские: Z26, Z41, Z42, Z61, Z62, Z63, Z64, Z68, Z69, Z82, Z201, Z202, Z203, Z204, Z603, Z605, Z607
Роторные ножи
Роторные ножи – десятигранные ножи – используются в инструментах DRT/PRT для резки воздухопроницаемых материалов, таких как текстиль, углеродное волокно, стекловолокно и т. д.
Роторные ножи: Z50, Z51, Z52, Z53
Ножи с покрытием: Z42C, Z50C, Z51C, Z52C, Z104C, Z206C, Z609C
